ステンレスマグネットポンプ
ISO2858(JIS B 8313, 16bar)準拠プロセスポンプ
モーター別置タイプ
- 国際規格ISO2858(JIS B 8313, 16bar)準拠ステンレス製マグネットポンプ。
- 200x150mm ､最大110kWまでの広い性能域をカバー。
- SUS304、SUS316、ALLOY20、ハステロイ相当で、耐食性に優れる。
- SiC軸受（SiC-Dはオプション）を標準採用し、マグネットドライブをフルサポート。
- 高効率、低コスト（３割ダウン）
- 予備品、メンテナンス・ランニングコストを含むト-タルコストを大幅に削減
- ISO2858(JIS B 8313, 16bar)シールポンプの置き換えにより、既設のシールレス化が実現。
製品の主な仕様
製作仕様書
| Pump Type | MET | |
|---|---|---|
| 周波数（Hz） | 50 | 60 |
| 最大全揚程（m） | 90 | 130 |
| 最大吐出し量 （L/min） |
7000 | 9000 |
| 最高使用温度（℃） | 450 | |
| 最低使用温度（℃） | -100 | |
| 最大液比重 | 2 | |
| 最大液粘度 （mPa・s,cP） |
300 | |
| 設計圧力（MPaG） | 1.6 | |
| 口径 [吸込x吐出]（mm） |
40×25～200×150 | |
| 配管接続 （フランジ規格） |
JIS 10K RF ASME 150LB RF |
|
| インペラー形式 | クローズ／オープン羽根 | |
| モーター定格出力 | 0.75～110kW | |
| (同期)回転数（rpm） | 1500,1800,3000,3600 | |
| 本体材料 | SCS13(SUS304) SCS14(SUS316) ALLOY20 ハステロイ相当 |
|

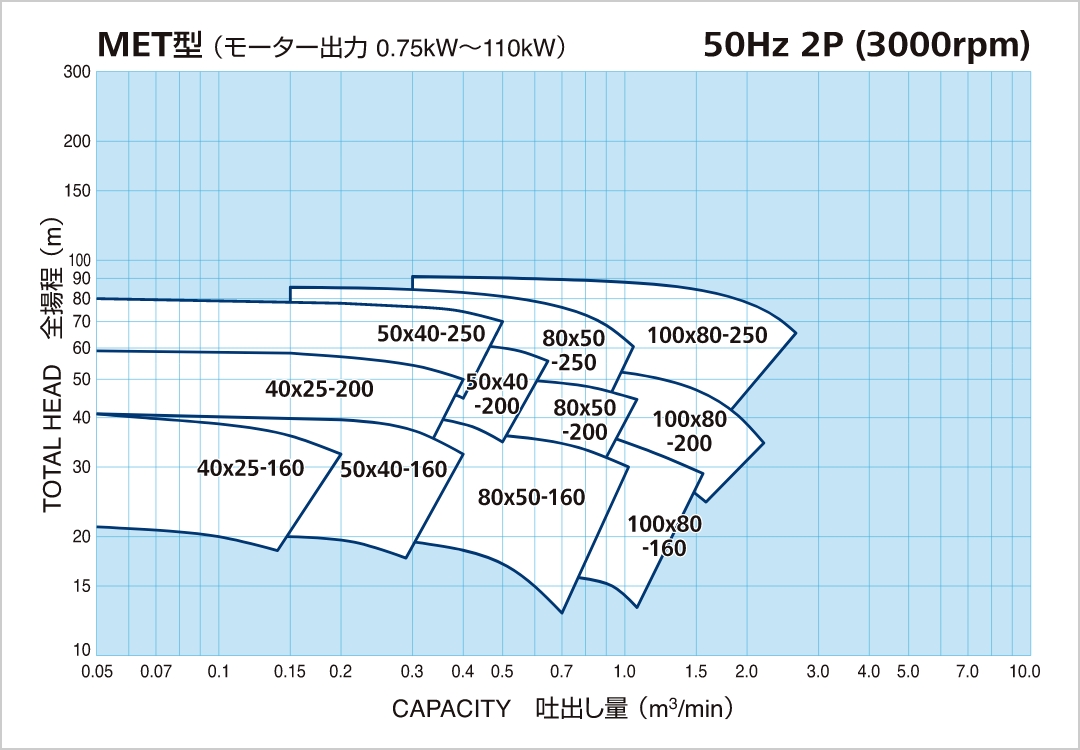

選定表
ポンプ構造
