高機能スラリーポンプ
スラリー保護(非破砕)用スルーポンプ
テスト機貸出OK
大きな塊を壊さずに搬送できるサンワ『スルーポンプ』PS型は、従来のポンプ理論とは全く異なった誘導渦の理論に基づいて設計・製作しており、液体中の結晶物は直接、羽根車に接触(衝突)することなく、壊れたり、傷つくことがありません。また、塊(固形物)のサイズが口径(吐出し口)未満の大きさを含むスラリー液をスムーズに搬送します。
- インペラーは放射状ブレード形状で、ケーシングとの隙間(吐出し口径とほぼ同じサイズ)を充分に設けていますので、大きな塊、結晶、繊維状スラリーがインペラーに絡みつく恐れがありません。
- ケーシング内面は余分な突起のない構造で、吸込口径は特に大きくした設計ですから、液の流れ込み速度は遅く、流れの状態はスムーズですから、インペラーと液の衝突による結晶の破砕等、固形物を傷つけることがありません。
- ポンプ流量・揚程の選択調整は可変速モーター、インバーターモーターを採用できますから、吐出しバルブなしで流量コントロールができます。プロセスに合わせた最適の運転ができます。
- 機能評価用で各種テスト機(貸し出し機)をご用意しています。
良くある質問
- Q1:スルーポンプの開発目的は?
-
A1:
固形物輸送用ポンプとして開発しました。以下の点が2大特長となります。
- ポンプ内で固形物を閉塞することなくスムーズな輸送が出来る。
- ポンプ内で固形物(結晶物)を殆ど破砕することなく輸送出来る。
- Q2:「固形物の閉塞」や「固形物を殆ど破砕」することなく輸送出来るのか?
-
A2:以下の特長により固形物輸送が可能です。
- ケーシングとインペラー前面との隙間(流路幅)を吐出口径とほぼ同じ寸法に設計しているため固形物を噛み込みにくい。
- サーキュラーケーシングを採用し出口突起部(水切り部)は大きなR部をとり、この部分での固形物の衝突による破砕が少ない。
- ケーシング吸込口径を通常よりサイズアップすることで液の流入速度を遅くし、インペラーと固形物の衝突による破砕が少ない。
- インペラーが放射状のブレード形状(洗濯機の羽根車に似た作用をする)をしボルテックスを発生させ揚水作用を行う。更に、このインペラーはケースカバー側に引っ込んでおりケーシングの流路外にある。このため、インペラー内を固形物が通過することが少ないので殆ど破砕しない。又、インペラー自体も固形物による摩耗が少ない。
- Q3:納入実績の具体例(採用理由)
-
A3:
- 樹脂ペレット・PETボトル樹脂 ポンプ内の詰まり防止
- 医薬中間体スラリ- 遠心分離機・濾過機への移送(非破砕)
- ゴム片 ピット回収
- Q4:固形物の送液実績例
-
A4:
〔化学工業〕:
各種有機スラリ- 各種無機スラリ- 樹脂ペレット・チップ ラテックス ゴム片
〔ファインケミカル〕
医薬中間体スラリ-
〔リサイクル〕
PETボトル樹脂
〔食品その他〕
原塩 米 大豆 魚肉 - Q5:立型ポンプは製作対応可能ですか?
-
A5:
製作可能です。お問い合わせ下さい。
※粉ゴム回収用で製作した立型沈水式スルーポンプの一例です。
製品の主な仕様
製作仕様書
Pump Type | PS |
---|---|
最大全揚程(m) | 40 |
最大吐出し量 (L/min) |
3000 |
最高使用温度(℃) | 180 |
最低使用温度(℃) | -20 |
最大液比重 | 2 |
最大液粘度 (mPa・s,cP) |
500 |
設計圧力(MPaG) | 1 |
口径 [吸込x吐出](mm) |
40×20~200×200 |
配管接続 (フランジ規格) |
JIS 10K RF ASME 150LB RF |
インペラー形式 | 放射状ブレード |
モーター定格出力 | ~75kW |
回転数(rpm) | ~2400 |
本体材料 | SCS13(SUS304) SCS14(SUS316) ALLOY20 ハステロイ相当 、他 |

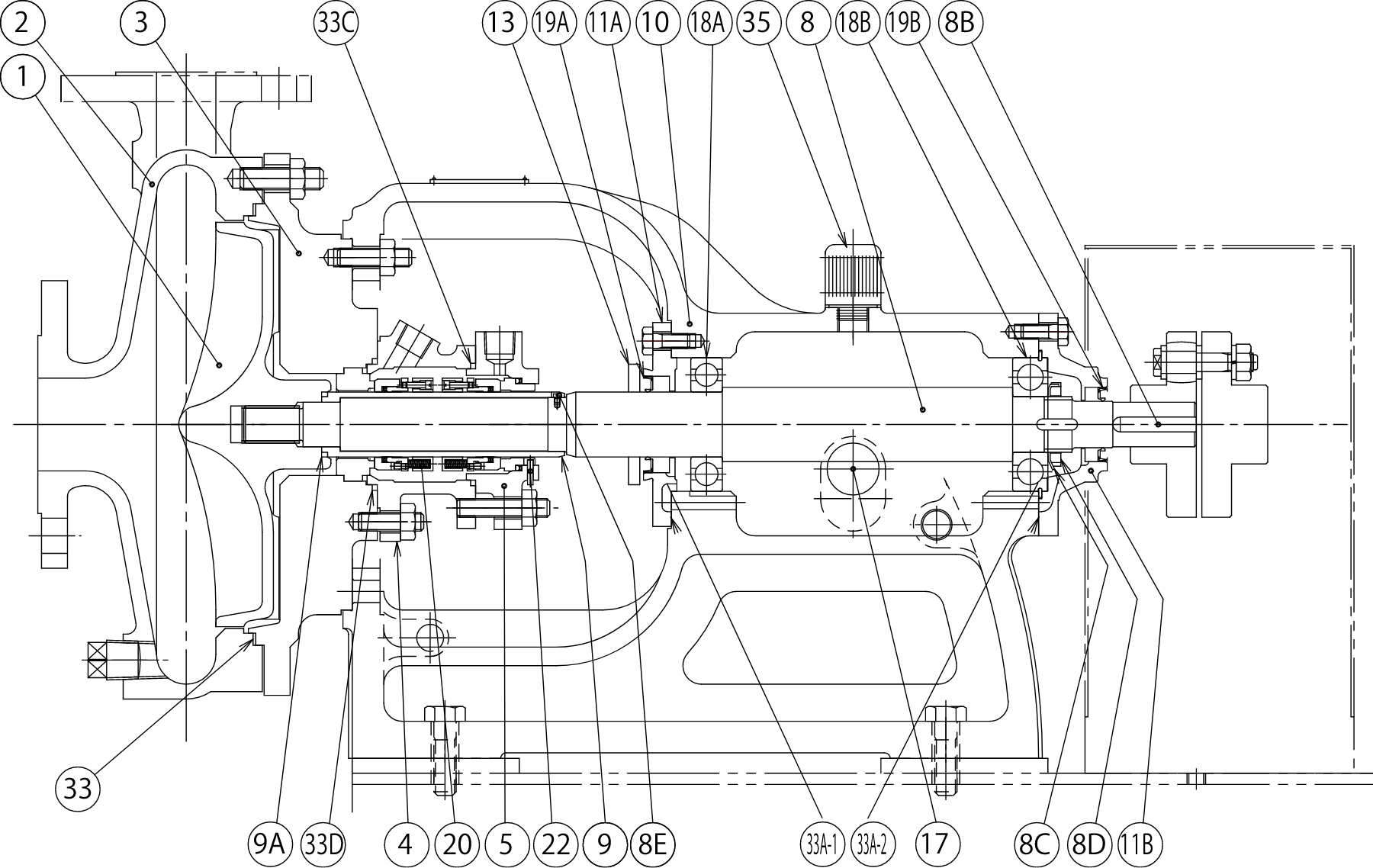

構造
1.IMPELLER 2.CASING 3.CASING COVER 4.SEAL BOX 5.INSERT HOLDER 8.SHAFT 8B.COUPLING KEY 8C.BEARING WASHER 8D.BEARING NUT 8E.SET SCREW 9.SLEEVE 9A.O RING 10.BEARING HOUSING 11A.BEARING COVER(A) 11B.BEARING COVER(B) |
13.DEFLECTOR RING 17.OIL GAUGE 18A.BALL BEARING(A) 18B.BALL BEARING(B) 19A.DUST SEAL(A) 19B.DUST SEAL(B) 20.MECHANICAL SEAL 22.PIN 33.GASKET 33A-1.GASKET(THREE SHEET PACKING) 33A-2.GASKET(THREE SHEET PACKING) 33C.O RING 33D.O RING 35.AIR VENT |
